Jak przygotować model CAD do wizualizacji 3D produktu – kompletny przewodnik ekspercki

Modele z systemów CAD zawierają cechy potrzebne konstruktorowi, w tym elementy wewnętrzne, złożone wiązania i bardzo małe detale. W ujęciu marketingowym nie wszystkie są widoczne ani potrzebne. Redakcja modelu polega na usunięciu geometrii niewnoszącej informacji do konkretnego kadru, przy zachowaniu elementów wpływających na sylwetkę, cień lub logikę montażu. Następnie tworzony jest materiał oparty na fizycznym modelu zachowania powierzchni. Materiały PBR rozdzielają przede wszystkim kolor bazowy, chropowatość, własności metaliczne, normalne i ewentualną przezroczystość. Parametry powinny wynikać z dokumentacji wykończenia, próbek referencyjnych albo zaakceptowanych zdjęć. Oznaczenie materiału jako „aluminium” nie wystarcza: anodowanie, szlif, odlew i powłoka lakiernicza różnią się rozkładem odbić oraz mikrostrukturą.

Wierność wizualna nie oznacza bezwarunkowego przeniesienia całej złożoności konstrukcyjnej. Jej kryterium stanowi zgodność z zatwierdzoną rewizją oraz z zakresem komunikacji. Wymiary krytyczne, interfejsy, oznaczenia, kierunek szczotkowania i układ szczelin wymagają potwierdzenia przez osobę odpowiedzialną za produkt. Elementy niewidoczne w ustalonych kadrach można upraszczać, jeżeli nie powoduje to błędnej interpretacji działania lub budowy. Formaty wymiany danych służą przenoszeniu geometrii, lecz ich zakres informacji bywa odmienny. Dlatego po imporcie należy sprawdzić liczbę komponentów, hierarchię, położenie układu współrzędnych i zachowanie instancji. Wydzielona lista rozbieżności jest bardziej użyteczna niż nieudokumentowane poprawki wykonywane bezpośrednio w scenie.

Format STEP jest często używany do neutralnej wymiany geometrii bryłowej i powierzchniowej. Parasolid może przenosić dane w formie zbliżonej do geometrii rdzenia używanego przez część systemów CAD. IGES spotyka się zwłaszcza w wymianie powierzchniowej, lecz wymaga szczególnie uważnej kontroli zamknięcia i przycinania powierzchni. Dostarczenie pliku natywnego, na przykład z systemu SolidWorks lub CATIA, może ułatwić rozpoznanie struktury, ale nie usuwa potrzeby kontroli po imporcie. Audyt obejmuje skalę, orientację osi, duplikaty, brakujące ściany, odwrócone normalne, powierzchnie zerowej grubości oraz nieciągłości. Należy też ustalić, czy zespół jest kompletny i czy komponenty powtarzalne są instancjami. Nie wolno zakładać, że nazwa warstwy lub koloru z CAD odpowiada docelowemu materiałowi wizualnemu.

Teselacja NURBS zamienia powierzchnie analityczne na trójkąty lub czworokąty. Gęstość siatki dobiera się do widocznej krzywizny, najmniejszych promieni, odległości kamery i rozdzielczości finalnego obrazu. Zbyt rzadka siatka ujawnia segmentację na odbiciach i obrysie. Nadmierna liczba poligonów zwiększa pamięć, czas otwierania sceny i koszt renderowania bez gwarancji dostrzegalnej poprawy. Topologia siatki musi zachować płynność powierzchni, granice między częściami i poprawne normalne. W praktyce usuwa się wewnętrzne elementy nieuczestniczące w obrazie, scala niepotrzebne drobne powierzchnie oraz naprawia nakładające się powłoki, które mogą powodować migotanie lub artefakty cienia. Fazy należy utrzymać, ponieważ to one często definiują linię odbicia i czytelność bryły. Finalną jakość ocenia się na renderach próbnych, a nie wyłącznie w widoku siatki.

Rodziny produktów często różnią się wymiarami, kolorem, wyposażeniem, typem mocowania lub elementami opcjonalnymi. Zamiast tworzyć niezależne sceny dla każdej odmiany, buduje się strukturę wspólnych komponentów oraz reguły widoczności. Każdy wariant wymaga walidacji: połączenie dopuszczonych części musi odpowiadać aktualnej konfiguracji konstrukcyjnej. Konfiguratory 3D wykorzystują uporządkowane modele, nazwy i zależności wariantowe do prezentacji dopuszczalnych opcji. W projekcie przemysłowym priorytetem jest zgodność konfiguracji z ofertą oraz czytelne ujawnienie opcji, a nie wyłącznie płynna zmiana koloru. Model powinien więc mieć ustaloną taksonomię komponentów i materiałów.

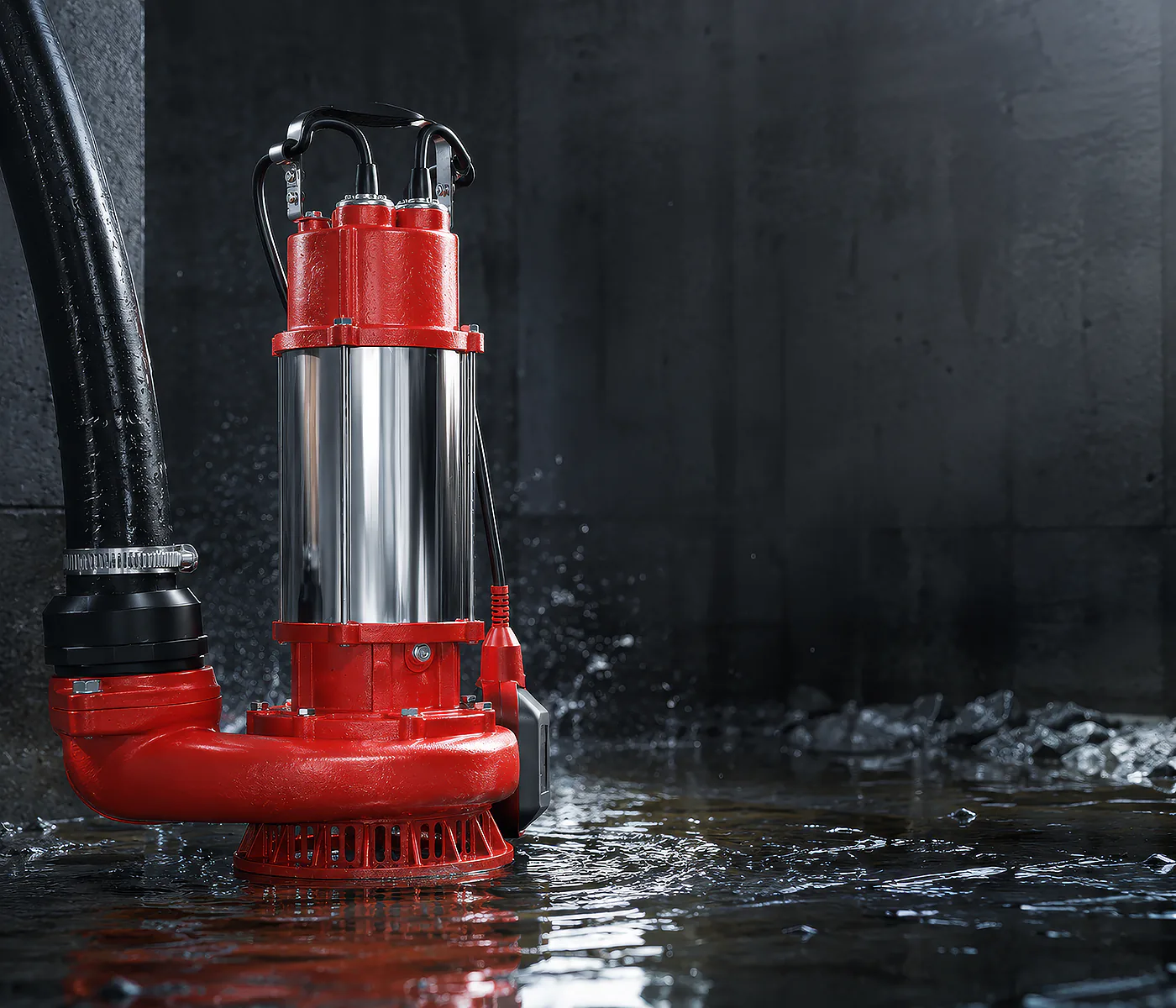

Marketing B2B potrzebuje materiałów wtedy, gdy produkt jest omawiany przez działy zakupów, techniki i zarządy klientów, a egzemplarz seryjny może jeszcze nie być dostępny. Renderowane widoki produktowe, ujęcia w kontekście instalacji, przekroje i animacje pozwalają przedstawić funkcję oraz konfigurację na podstawie zatwierdzonych danych cyfrowych. Wpływ na Time-to-Market wynika z możliwości równoległego przygotowania zasobów komunikacyjnych i prac rozwojowych. Nie jest to automatyczna gwarancja skrócenia każdego harmonogramu: efekt zależy od stabilności rewizji, sprawności akceptacji i kompletności materiałów źródłowych. Gdy model zmienia się, kontrolowany pipeline ułatwia aktualizację konkretnych komponentów zamiast ponownego organizowania sesji fotograficznej.

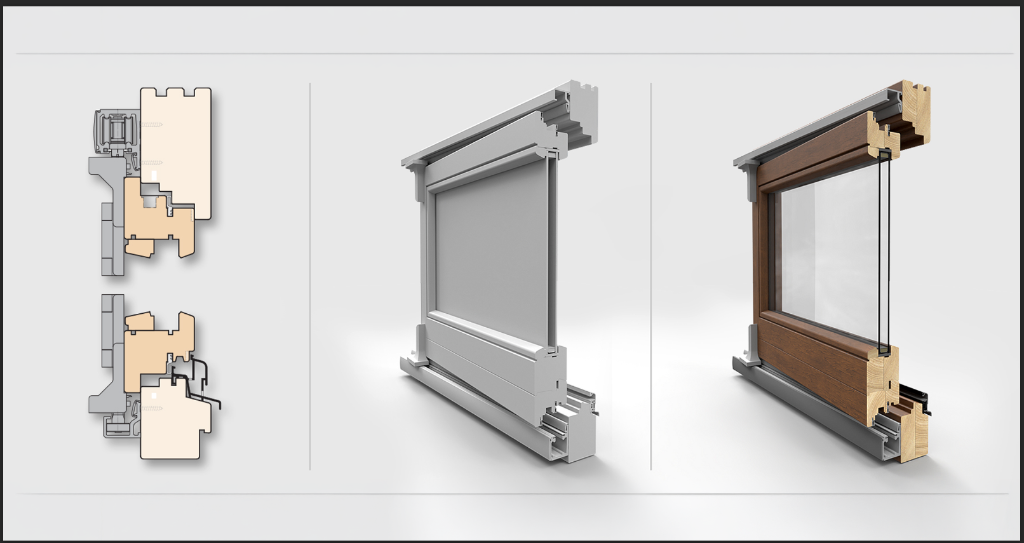

Rendery techniczne mogą przedstawiać rozstrzelone złożenia, sekwencje montażu, strefy serwisowe i przekroje. Wymagają przy tym rygoru większego niż ilustracja wizerunkowa: kolejność części, kierunek ruchu, pozycje łączników i oznaczenia muszą zostać zweryfikowane przez inżyniera odpowiedzialnego za produkt. Do katalogów warto przygotować zestaw powtarzalnych ustawień kamery, światła i materiałów. Zachowanie stałej skali wizualnej oraz tych samych reguł kadrowania ułatwia porównywanie odmian. Jednocześnie osobno utrzymuje się pliki wysokiej rozdzielczości do druku, obrazy do kanałów cyfrowych i modele zoptymalizowane do interakcji, ponieważ mają inne wymagania techniczne.

Rendering inżynieryjny jest uzasadniony szczególnie wtedy, gdy konieczne są warianty jeszcze nieprodukowane, obrazy wnętrza urządzenia, identyczne ujęcia wielu konfiguracji albo środowiska instalacji trudne do zaaranżowania fizycznie. Fotografia jest istotna, gdy trzeba udokumentować faktyczny egzemplarz, nieregularną ręczną obróbkę albo cechy powierzchni zależne od konkretnej partii materiału. W obu przypadkach kluczowa pozostaje referencja akceptacyjna. Dla 3D jest nią zatwierdzona rewizja CAD i opis wykończenia; dla fotografii — przygotowany egzemplarz, próbki i warunki sesji. Porównywalność materiałów wymaga zdefiniowania wspólnego języka kadrów, kolorów oraz oznaczeń wariantów.
